通讯环境中的工业以太网
来自办公领域的 LAN 标准。
目前,以太网的市场占有率已超过 90%,并有上升趋势,已成为当今世界各地局域网(LAN)应用中的领先网络。 这意味着以太网已将令牌环网或 FDDI 等其他 LAN 标准取代。此基带 LAN 规范是在 20 世纪 70 年代开发出来的,并在国际标准 IEEE 802.3 中实现了标准化。以太网继续迅速发展,并在所有速度范围和应用领域内确立了自身地位。
重要事件包括:
以太网成为各种网络协议(如 TCP/IP)的基础。TCP/IP 负责在 LAN 之间传输数据,它构成了 IT 服务(如 Internet)的基础。另外,还可轻松集成各种不同的 LAN 技术,如带有无线 LAN 的以太网。
很多供应商都可提供用于办公区域的以太网组件,但它们不是总能满足工业领域的特定要求。
为了对以太网网络进行规划、运行和维护,在全球范围内提供了充分胜任的人员。
工业标准型以太网。
这种标准之所以适合在工业环境中使用,不仅是因为它能够交换大量数据,还因为它具有极高的可用性和可靠性、实时功能、坚固的连接技术以及操作方便性,使用者无需具有专门 IT 知识。
通过针对环境恶劣的工业应用进行相应添加,西门子已证明以太网也可在这些应用中成功使用。这种方法不仅已一致而成功地应用于工业以太网和 PROFINET,而且还应用于工业 WLAN。
工业以太网提供符合国际标准IEEE802.3(以太网)的强有力的单元网络。它可确保将广泛的应用领域(如办公与生产)进行相互联网。这样,在办公领域中耳熟能详的众多 IT 标准也可在生产与过程自动化中使用。
每当可行时,工业以太网都会采用革新以太网技术并对其进行加强,以便在工业领域中使用。
工业以太网是已被证实并被世界各地所接受的工业标准。
在适合工业应用的以太网组件方面,西门子将重点放在后续产品的兼容性以及长达 10 年的供应时间上面。
用于自动化系统的开放性工业以太网标准
PROFINET 是用于实现自动化的开放性、跨供应商工业以太网标准 (IEC 61158/61784)。
PROFINET 以工业以太网为基础,可在现场设备(IO 设备)、控制器(IO 控制器)直至用于运动控制应用的同步驱动控制器之间实现直接通讯。

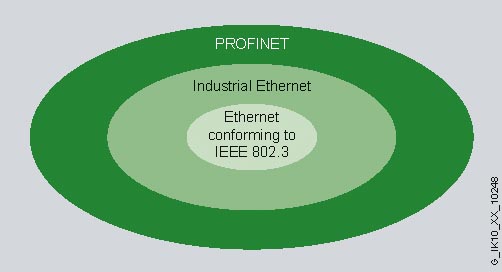

由于 PROFINET 基于符合 IEEE 802.3 的标准以太网,因此可连接从现场级到管理层的每台设备。
这样,PROFINET 就可实现系统范围的通讯,支持工厂范围的工程组态,并将 IT 标准(如网络服务器或 FTP)一直应用至现场级。无需对现有设备进行任何改动,即可轻松集成经过实践反复证明的现场总线系统(如 PROFIBUS 或 AS-Interface)。
目前,以太网的市场占有率已超过 90%,并有上升趋势,已成为当今世界各地局域网(LAN)应用中的领先网络。 工业以太网的重要特性已使其非常出色。
技术规范 | |
---|---|
标准型 | 按 IEEE 802.3 的以太网,按 IEEE802.11 的 IWLAN |
数据传输速率 | 10/100/1000 Mbit/s |
站数 | 无限制 |
网络规格 | |
| 无限制(150 km 以上,考虑到信号传播时间) |
传输介质 | |
| 工业双绞线和双绞线电缆 |
| 光缆(玻璃;PCF, POF) |
| 安装空间 |
拓扑结构 | 总线,树形,环形,星形 |
协议 | 与协议无关 |
注意:
在许多具有管理功能的 SIMATIC NET 组件中,都可通过开放式协议和接口,实现参数化和诊断功能(例如 Web Server,网络管理)。
通过这些开放式接口,能够访问还可用于非法活动的组件。
因此,当使用上述功能和这些开放接口以及协议(例如 SNMP、HTTP 和 Telnet)时,必须采取相应的安全预防措施,防止未授权访问组件或网络,尤其是从 WAN/因特网。
为此,自动化网络应采用相应的路由器(例如可靠的防火墙系统)与其它公司网络隔离开来。
SCALANCE S产品可用于实现这些路由器。
