ACE 3600

POSTTIME: 2012-09-09 07:01

实时监视并控制您的设备。

摩托罗拉远程终端单元 (RTU) 提供高度可靠的通讯和控制功能,以提高工作效率和运营效率。 远程终端单元良好的可扩展性能够满足您日益增长的需要。

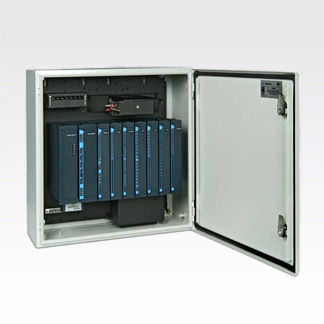

ACE3600 远程终端单元



ACE3600 RTU 将 PLC 的就地控制功能与 RTU 领域最佳通讯功能结合在一起,创建一体化的高性能产品。 它可与 PLC、RTU 及智能电子设备 (IED) 无缝集成。 它采用功能强大的处理器,并配套有多种输入/输出模块,从而使该 RTU 可用于最严苛的数据采集与监控领域。


此模块化的 RTU 可以采用多种业界认可的协议,扩展或升级为具有多个并行运行的通讯端口的装置。 其通讯功能经过了特殊设计,可以支持基于本地和广域网的安全通讯。



在许多应用中进行远程监控
水和污水 – 远程控制阀门、泵站和增压站;沿管线、水库和提升站监控压力和流量。

电力调度 – 远程控制负载断路开关、自动合闸开关和中压变电站:通过智能电子设备 (IED) 监控负载情况和故障状况。

油气管线 - 监控流量和压力,执行紧急关断,监控远端现场和储备库。

预警和警报控制 – 执行例行测试,远程激活警报器,以便能将紧急情况通知公众。

通讯网络监视和控制 – 执行关键设备远程监控,包括电力系统、环境控制系统、信号灯等等。

消防站报警 – 快速分派消防设备和资源,并且远程控制信号灯、警报器、语音公共广播系统、门厅等。

多种通讯选项
ACE3600 RTU 最多支持 5 个通讯端口, 可以通过 RS-232、RS-485、电台端口和 IP 端口并行的通讯,而使用的协议可以是相同的,也可以是不同的。 它支持速度从 1200 bps 到 100 Mbps 的多种网络。
- VHF/UHF/800MHz 模拟传统电台
- 800 MHz/UHF 模拟或数字集群系统
- VHF/UHF/900 MHz 多个广播系统
- 电话和租用线路,通过外置调制解调器的光纤链路
- 通过内置串口的微波和卫星
- 有线和无线 IP 网络

数据安全
ACE3600 支持使用可下载密钥,可通过无线网络进行加密。

图形用户接口
System Tool Suite (STS) 编程工具采用了用户友好、菜单驱动的 GUI,可用于程序开发、本地和远程系统安装与维护。

行业认可的协议
ACE3600 支持行业认可的多种协议,如通过 RS-232 和 IP 的 Modbus、通过 RS-232(主设备)的 DF-1、通过 RS-232、RS-485 和 IP 的 DNP3.0 以及 IEC 60870-5-101,并且允许直接连接智能传感器、PLC 和 IED。

摩托罗拉数据链路通讯 (MDLC) 协议
以七层 ISO/OSI 标准为基础,MDLC 协议增强了错误处理功能,可提供可靠通讯。 它支持 RTU 至控制中心以及 RTU 至 RTU 的直接通讯,无需通过专用中继器。
